Legenda do Grafo

Esta página explica como interpretar os grafos gerados pelo doxygen.

Considere o seguinte exemplo:

/*! Classe oculta por causa da truncagem */
class Invisible { };

/*! Classe Truncated, relação de herança está oculta */
class Truncated : public Invisible { };

/* Classe não documentada com os comentários do Doxygen */
class Undocumented { };

/*! Classe possui que possui uma relação de herança pública */
class PublicBase : public Truncated { };

/*! Um template de classe */
template<class T> class Templ { };

/*! Classe possui que possui uma relação de herança protegida  */
class ProtectedBase { };

/*! Classe possui que possui uma relação de herança privada  */
class PrivateBase { };

/*! Classe utilizada pela classe Inherited */
class Used { };

/*! Super classe que herda outras classes */
class Inherited : public PublicBase,
                  protected ProtectedBase,
                  private PrivateBase,
                  public Undocumented,
                  public Templ<int>
{
  private:
    Used *m_usedClass;
};

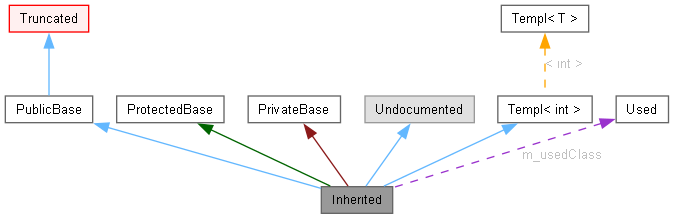

Isto irá gerar o seguinte gráfo:

As caixas no grafo acima possuem os seguintes significados:

• Uma caixa cinza denota a estrutura ou a classe que geroueste grafo.
• Uma caixa com a borda preta denota uma estrutura ou classe documentada.
• Uma caixa com a borda cinza denota uma estrutura ou classe não documentada.
• Uma caixa com a borda vermelha denota uma estrutura ou classe naqual nem todas as relações são mostradas. Um grafo é truncado quando esse não cabe no espaço especificado.

As setas possuem os seguintes significados:

• Uma seta azul escura denota a relação de herança pública entre duas classes.
• Uma seta verde escura denota a relação de herança protegida entre duas classes.
• Uma seta vermelha escura denota a relação de herança privada entre duas classes.
• Uma seta pontilhada púrpura denota a relação de uso e/ou agragação por outra classe/estrutura. A etiqueta da seta denota o nome do(s) campo(s) que representa(m) este apontamento.
• Uma seta pontilhada amarela denota a relação de instanciação de uma template. A etiqueta da seta denota os parâmetros de instanciação desta template.
